Schaltskizzen

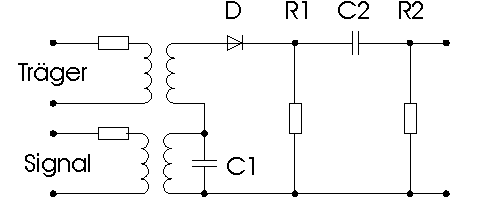

AM-Modulation:
Träger (Hochfrequenz, Hf) und Signal (Niederfrequenz, Nf) werden durch die Serienschaltung der Sekundärwicklungen beider Trafos addiert. Die Diode D richtet zusammen mit dem Widerstand R1 dieses Summensignal gleich. C2 und R2 bilden ein Hochpassfilter zum Abtrennen des Gleichanteils. Ein Tiefpassfilter zum Glätten (und Abtrennen unerwünschter Obertöne) kann noch angehängt werden. Der Kondensator C1 überbrückt Hf-mäßig die Sekundärspule des Nf-Trafos.

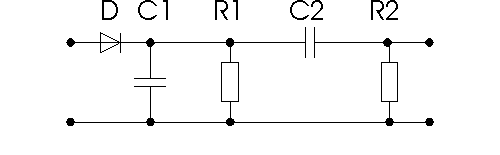

AM-Demodulation:
Das modulierte Eingangssignal wird durch die Diode D1 zusammen mit dem Widerstand R1 gleichgerichtet. Der Kondensator schließt die Hochfrequenz kurz, wirkt also als Tiefpass. Der Hochpass aus C2 und R2 unterdrückt schließlich den Gleichspannungsanteil.
